随着电力市场和经济建设的发展，配电网供电可靠性已成为供电企业首先考虑的重要问题，为提高供电能力、保障供电质量，配电网自动化已成为一项十分紧迫的任务。
终端是针对10KV配电网中的柱上开关的监控和保护而研发的产品，具备故障检测功能、保护控制功能和通信功能（配置通信模块后），适与在10kV架空配电线路用户进户线的责任分界点处和符合要求的分支线路上安装的开关配套。
终端与柱上开关、电压互感器组成成套设备，配套后可实现实现自动切除被控支线的单相接地故障和自动隔离被控支线的相间短路故障。
测量控制功能
交流遥测
直流遥测
电能量计量
遥信
遥控
故障判断及保护功能
过流故障判断
过负荷判断
接地故障判断
涌流保护
重合闸保护
过流失压跳保护
非遮蔽保护
数据处理及传送功能
实时测量数据
状态信息主动上报
历史数据统计
通信功能
网口通信
串口通信
无线通信
远方对时
录波功能
馈线自动化功能
自诊断、自恢复
维护功能
安全功能
| 性能分类 | 参数名称 | 指标 |
| 软硬件平台 | 软件 | 采用32位浮点型ARM处理器 |
| 硬件 | 芯片采用工业级，采样部分电阻电容采用低温飘精密元件 | |
| 交流模拟量 | 交流模拟量数量 | 单个终端支持8个交流模拟量接入 |
| 额定电压 | AC100V/AC220V 50Hz | |
| 额定电流 | 1A/5A 50Hz | |
| 电压采样精度 | 0.5级 | |
| 电流采样精度 | 0.5级 | |
| 有功、无功采样精度 | 1级 | |
| 回路功耗 | 电压每一回路的功耗 ≤ 0.5VA；电流每一回路的功耗 ≤ 0.75VA； | |
| 交流过载 | 1.2In或1.2Un，连续工作；20In，允许持续1s | |
| 直流模拟量 | 直流模拟量数量 | 采集8个直流量通道分别是：后备电池电压、储能电压、储能电流、合闸电压、合闸电流、分闸电压、分闸电流 |
| 遥信 | 遥信数目 | 最大支持7个硬遥信（包含3个电源管理遥信） |
| 遥信电源 | 支持DC24V | |
| 分辨率 | ≤2ms | |
| 防抖时间 | 0~60000ms可设 | |
| 遥控 | 遥控路数 | 最大支持1路遥控，每回路配置遥控量为2个（分闸/合闸控出） |
| 触点寿命 | 通、断额定电流不少于105次 | |
| 触点容量 | 交流250V/5A、380V/2A或直流110V/0.5A的纯阻性负载 | |
| 录波 | 交流稳态录波 | 电压相对误差：0.05Un≤5.0% ， 0.1Un≤2.5% ，0.5Un≤1.0%，1.0Un≤0.5%，1.5Un≤1.0% |
| 电流相对误差：0.1In≤5.0%，0.2In≤2.5%，0.5In≤1.0%，1.0In≤0.5%，5.0In≤1.0%，10In≤2.5% | ||
| 交流暂态录波 | 暂态录波中最大峰值瞬时误差不大于10% | |
| 数据存储 | SOE记录 | 1024条记录循环存储 |
| 遥控记录 | 128条记录循环存储 | |
| 录波记录 | 交流64条记录循环存储、储能4条记录循环存储、合分闸8条记录循环存储 | |
| 定点数据记录 | 统计周期是从0点时刻开始，15分钟记录一节数据，一天记录96节数据，统计数据是遥测点表里的前32个遥测数据 | |
| 极值数据记录 | 统计周期是当日的每个小时的29分以及59分，统计数据是遥测点表里配置的前32个遥测数据其一天中极大值以及极小值 | |
| 电源系统 | 输入电源 | AC220V 50Hz电源输入，允许电压容差-20%～+20%、频率容差±5%，长期稳定输出 ≥ 80W，瞬时输出 ≥ 500W，持续时间 ≥ 15s |
| 通信电源输出 | 额定电压选用24V，负载能力不小于16A，持续时间大于等于100ms | |
| 操作电源输出 | 额定DC24V，瞬时输出 ≥ 48V/8A，持续时间 ≥ 15s | |
| 后备电源 | 采用免维护阀控铅酸蓄电池或超级电容；免维护阀控铅酸蓄电池寿命≥3年，超级电容寿命≥6年 | |
| 电源功耗 | 装置整机功率消耗不大于30VA（含线损模块、非通信状态的无线通信模块，不含后备电源及其他通信设备） | |
| 通信 | 以太网接口 | 传输速率可选10/100Mbit/s全双工 |
| RS485通信接口 | 传输速率可选1200bit/s、2400bit/s、9600bit/s | |
| RS232通信接口 | 传输速率可选1200bit/s、2400bit/s、9600bit/s | |
| 主站建立连接时间 | 采用光纤通讯时，终端与主站建立连接时间小于30秒；采用无线通讯时，终端与主站建立连接时间小于60秒 | |
| 产品功耗 | 电压回路 | 不大于0.5VA |
| 电流回路 | 不大于0.75VA | |
| 直流功耗 | ≤ 30VA | |
| 工作环境 | 工作环境温度 | -40 ℃～+75 ℃ |
| 工作相对湿度 | 10%~100% | |
| 海拔高度 | 不大于1000m; | |
| 对于安装在海拔高度超过1000m的FTU应依据标准GB/T 11022-2011第2.3.2条规定执行； | ||
| 最大绝对湿度 | 35g/ m3 | |
| 绝缘耐压 | 绝缘电阻 | 输入、输出回路对地和各回路之间的绝缘电阻 ≥ 5MΩ（正常条件下测试）和 ≥ 1MΩ（恒定湿热条件下测试） |
| 绝缘强度 | 电源回路、交流遥测回路、信号输出触点对地及交流遥测电压回路对电流回路之间能承受额定频率为50Hz、有效值为2.5kV，时间为1min的交流电压试验，无击穿与闪络现象 | |
| 冲击电压 | 电源输入、输出回路对地和各回路之间能承受1kV标准雷电波的短时冲击电压检验，在交流信号输入端口施加±5kV，1.2/50μS标准雷电波，冲击后工作正常 | |
| EMC性能 | 快速瞬变脉冲群抗干扰度 | 4级 |
| 静电放电抗扰度 | 4级 | |
| 浪涌冲击抗扰度 | 4级 | |
| 工频磁场抗扰度 | 4级 | |
| 机械振动性能 | 承受频率及振幅 | 频率为2~9Hz，振幅为0.3mm，振动后设备各项性能均符合要求 |
| 承受频率及加速度 | 频率为9Hz~500Hz，加速度为1m/s2，振动后设备各项性能均符合要求 | |
| 设备可靠性 | 平均无故障工作时间 | 大于50000h |
| 使用寿命 | 大于8年 |

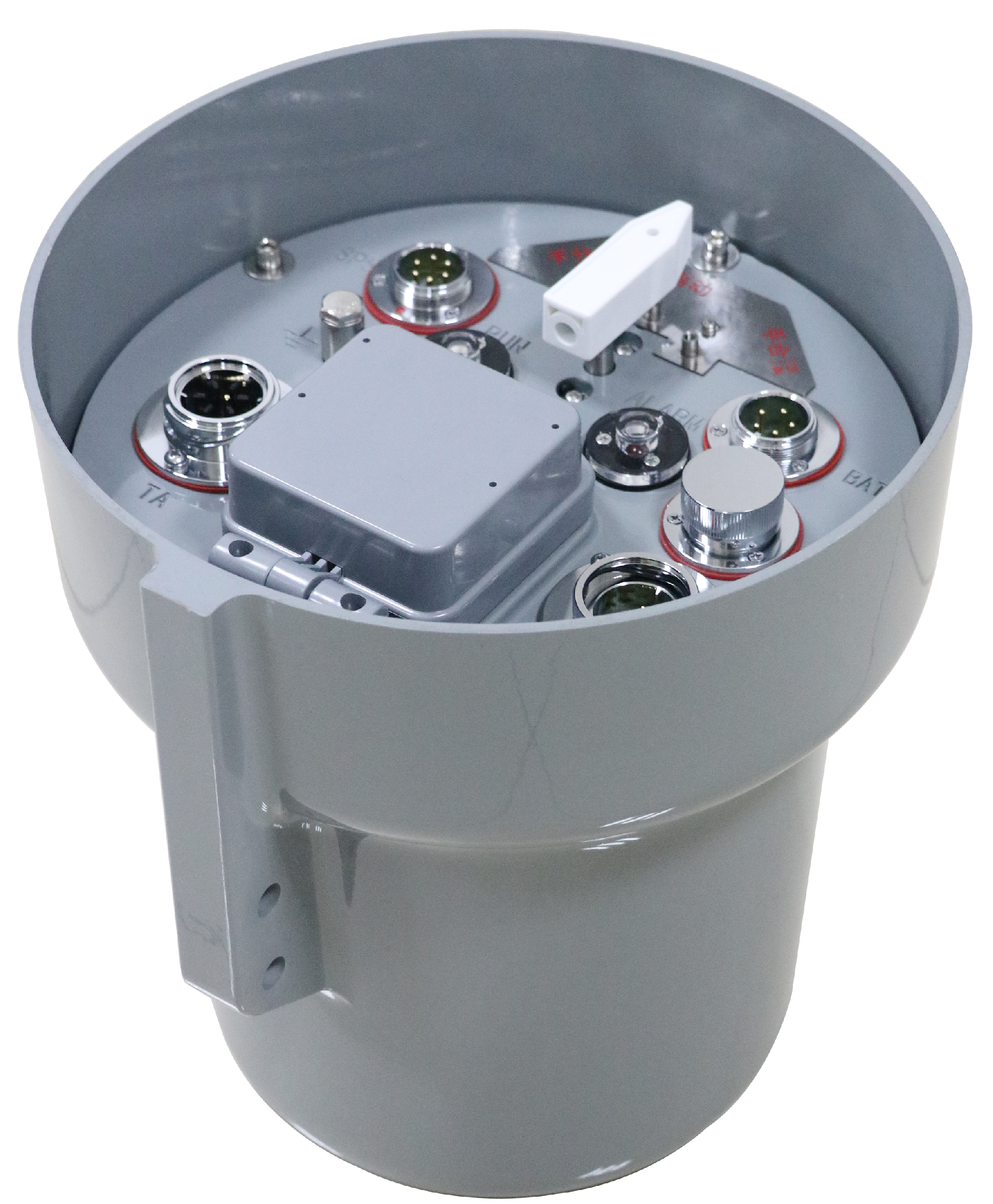

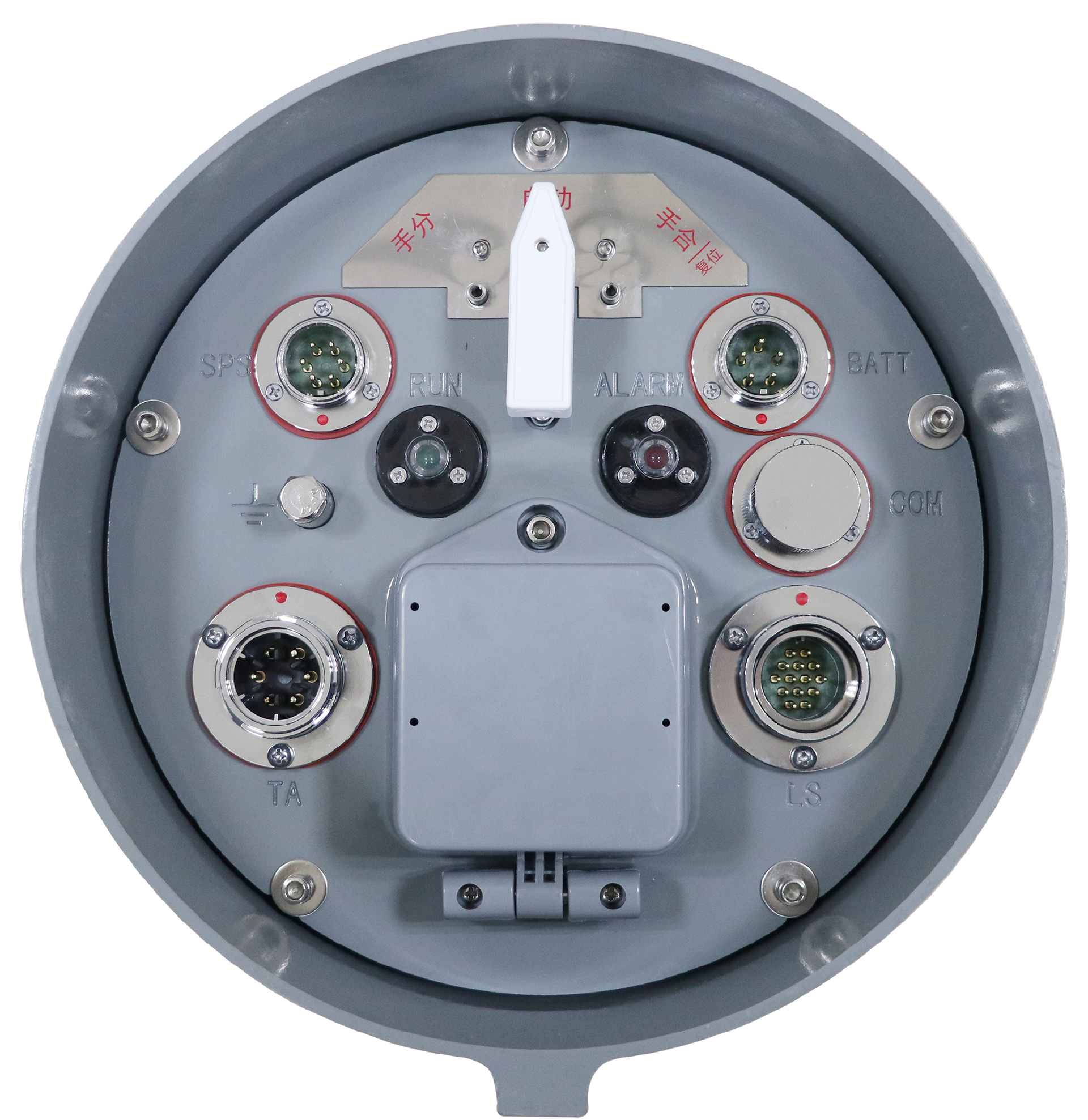

FTU-SFG03ZA型馈线终端
DTU-SFG03JA型配电自动化站所终端
