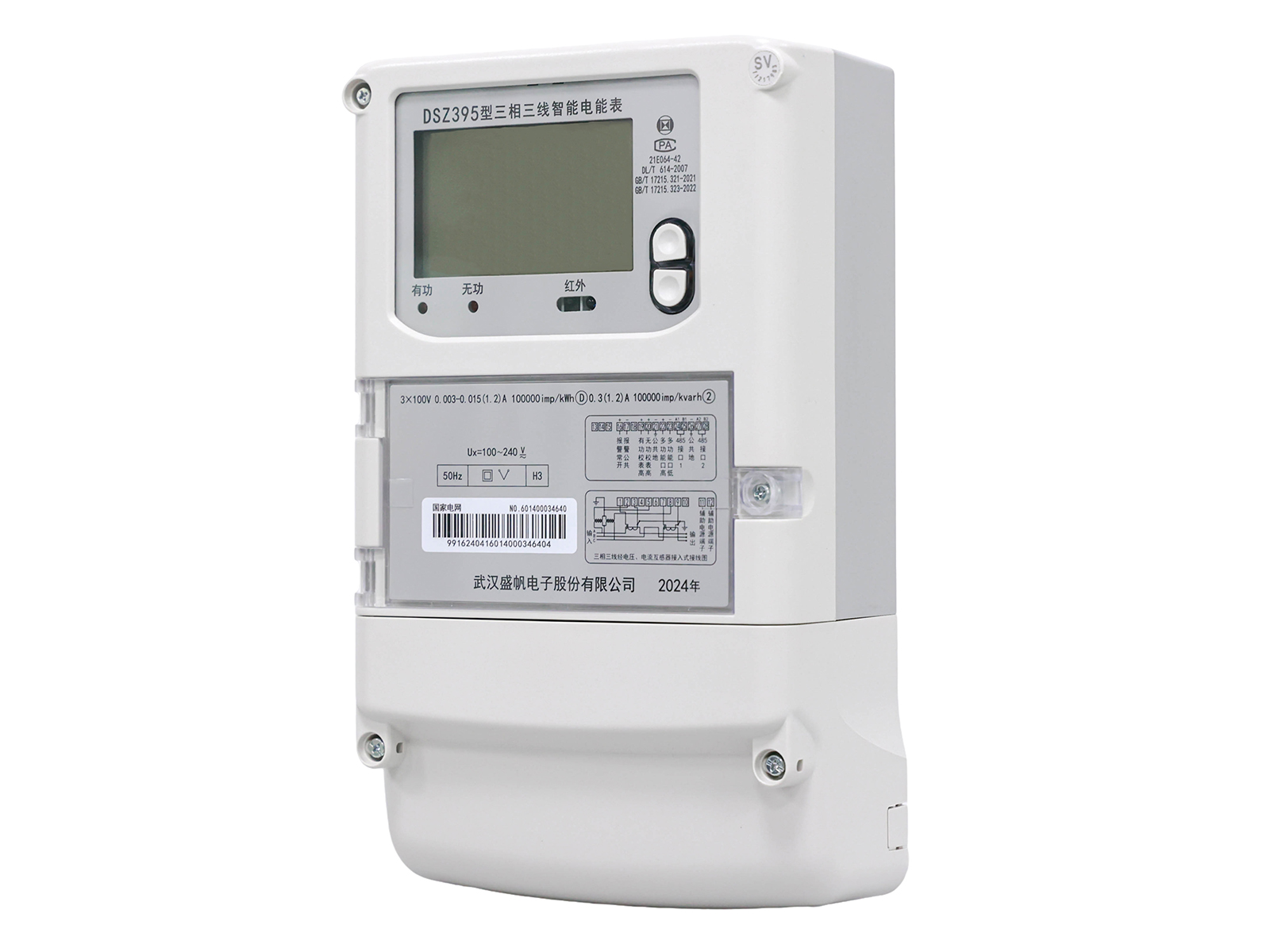

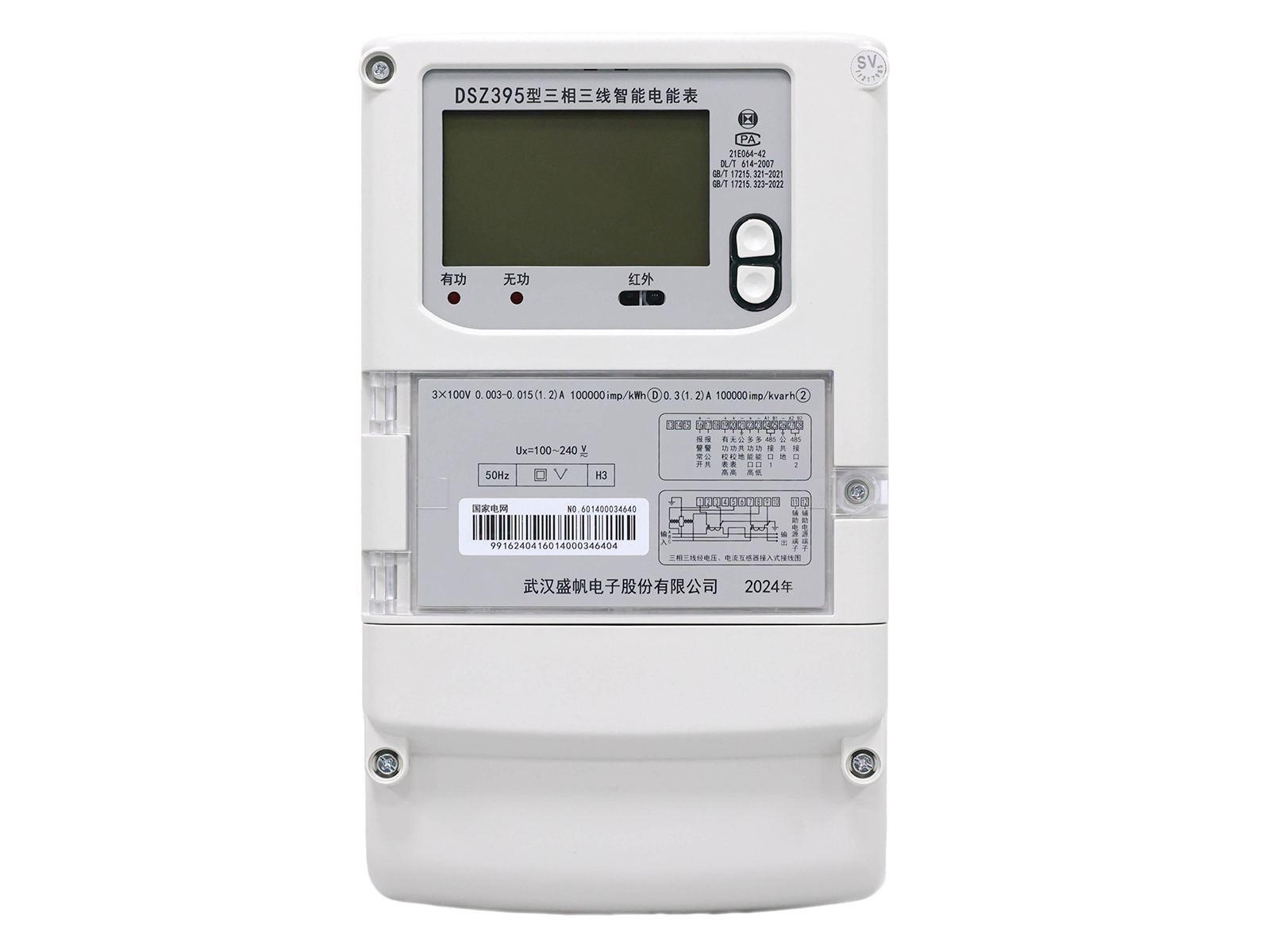

DSZ395型三相三线智能电能表

DSZ395型三相三线智能电能表是符合国网企标新型电能表,由测量单元、数据处理单元、通信单元等组成,具有电能计量、数据冻结、状态监测、主动上报等功能的电能表。可实现居民或一般工商业用户的用电计量和满足用电信息采集需求。该系列产品采用大规模集成电路技术、应用数字采样处理技术以及SMT工艺制造的高新智能仪表,根据国家电网公司要求及工业用户实际用电情况进行设计和生产,具有低功耗、高精度、高可靠性等特点。主要应用于发电厂、大用户、配变、台变以及各类企事业单位的各种电力数据测量和计量场合。





  • 分时计量有功、无功电能,可存储12个月历史电量数据;

  • 记录最大需量及出现时间;

  • 最大12费率持当前套、备用套两套费率时段切换;

  • 支持合相2位和4位小数的电能量数据传输、显示;

  • 电量、时钟等关键数据多备份存储;

  • 可记录分钟冻结、整点冻结、日冻结等冻结数据;

  • 支持大容量数据存储功能,便于数据溯源管理;

  • 直接接入电能表支持零线测量功能;

  • 支持停电主动上报和事件主动上报;

  • 通信方式∶RS485和远红外通信接口各1路,各物理通信端口相互独立;



准确度等级 有功:D级、C级    无功:2级
电压规格3×100V
电流规格互感器接入式:0.003-0.015(1.2)A 、  0.015-0.075(6)A
频率范围47.5Hz~52.5Hz
工作电压范围0.8Unom~1.15Unom
有功起动电流(功率因数为1)有功0.02Itr
电压线路功耗(每一相)非通信状态≤1.5W和6VA、通信状态≤8W
电流线路功耗(每一相)<0.2VA
时钟精度(参比温度)≤±0.5s/d(23℃)
远程通讯模式485通讯
通讯波特率RS485、双模通信接口:1200 bps~115200bps,默认115200bps
通讯规约DL/T 698.45-2017《电能信息采集与管理系统 第4-5部分:通信协议—面向对象的数据交换协议》
正常工作温度-25℃~+55℃
极限工作温度-40℃~+70℃
存储和运输温度-40℃~+70℃
设计寿命≥16年
外形尺寸290mm×170mm×85mm
