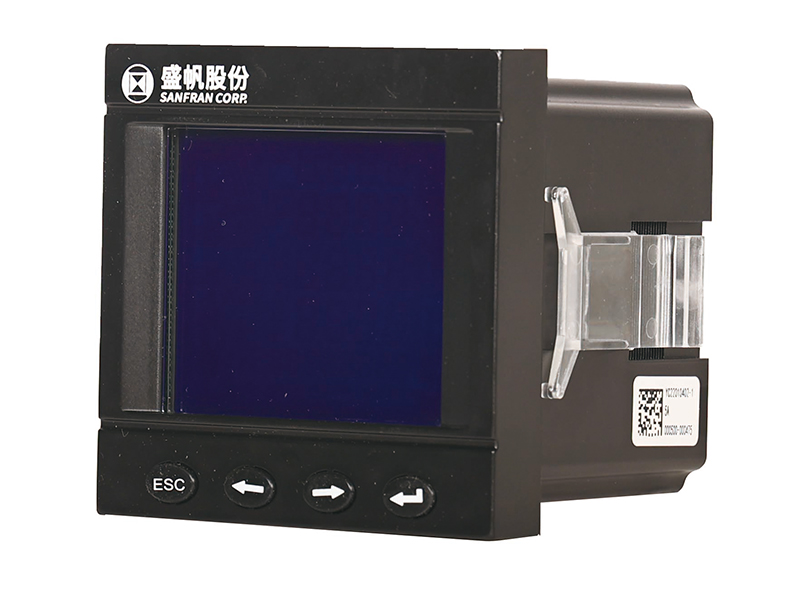

PM96L-SX3三相多功能电力监测仪表

PM96L-SX3三相多功能电力监测仪表具有精确的电力参数测量、电能质量参数监视和分析、电能量统计、越限报警和事件记录等功能。可通过标准的RS485通讯接口，与外部设备组网，同时还提供开关量输入、输出实现对现场设备状态的监视、远程控制和报警输出。大屏幕的液晶显示界面让用户轻松获取电力参数。广泛应用于各种控制系统、数据采集与监视控制系统（SCADA）和能源管理系统、变电站自动化、小区电力监控、工业自动化、智能建筑、智能配电柜、开关柜等。

主要功能技术参数产品使用手册

测量	电压	精度/分辨率　　0.2级/0.1V
	电流	精度/分辨率　　0.2级/0.001A
	零线电流	精度/分辨率　　0.2级/0.001A
	有功功率	精度/分辨率　　0.5级/0.01W（显示为0.001kW）
	无功功率	精度/分辨率　　0.5级/0.01var（显示为0.001kvar）
	视在功率	精度/分辨率　　0.5级/0.01VA（显示为0.001kVA）
	功率因数	精度/分辨率　　0.5级/0.001
	频率	测量范围 45Hz～65Hz 精度/分辨率0.05Hz/0.01Hz
	电压相角	精度/分辨率　　0.5级/0.1°
计量	有功电能（正向/反向）	精度等级/分辨率　0.5S（C）级/0.01kWh
计量	无功电能（感性/容性）	精度等级/分辨率　2.0级/0.01kvarh
谐波	含量	三相电压THD含量、三相电流THD含量、三相电压2-50次谐波含量、三相电流2-50次谐波含量
需量	总需量	最大需量&发生时间
通信	规约	Modbus-RTU、DL/T 645规约
复费率	配置参数	2张时段表，每张时段表固定14个时段
复费率	配置参数	时段可配置，固定8个费率（T1-T8）
事件记录	深度	16条、DODI类型和报警前状态 + 开关号 + 报警类型 + 组合报警类型 + 时间 + 报警值
极值（Max/Min）	变量	三相电压、三相电流、三相&总有功功率、三相&总无功功率、三相&总视在功率、三相&总功率因数、频率
月冻结	深度	12条、有功电能（总及8个费率）
月度用电量	深度	1条、本月有功电能（总及8个费率）

接线方式			三相三线、三相四线
输入	电压	额定值	AC：57.7V、100V、220V、380V、450V
		功耗	小于0.05VA（每相）
	电流	额定值	AC：1A、5A
		功耗	小于0.05VA（每相）
	电网频率	测量范围	45Hz～65Hz
输出	开关量输入		2路无源接点输入方式，内置电源，光耦隔离
	开关量输出		2路继电器常开触点输出，触点容量3A/30VDC/3A/250VAC
	通讯	方式	RS-485
		波特率	2400bps-38400bps
电源	电压输入范围		AC：85-265V；DC：100-350V
	功耗		有功功耗小于1W，视在功耗小于2VA
安全性	工频耐压		电源/输入/输出之间：3kV/1min，漏电流小于10mA
环境	温度		工作温度：-25℃～+60℃
			储存温度：-40℃～+70℃
	湿度		≤93%RH，不结露，无腐蚀性气体场所
	海拔高度		≤2500m
