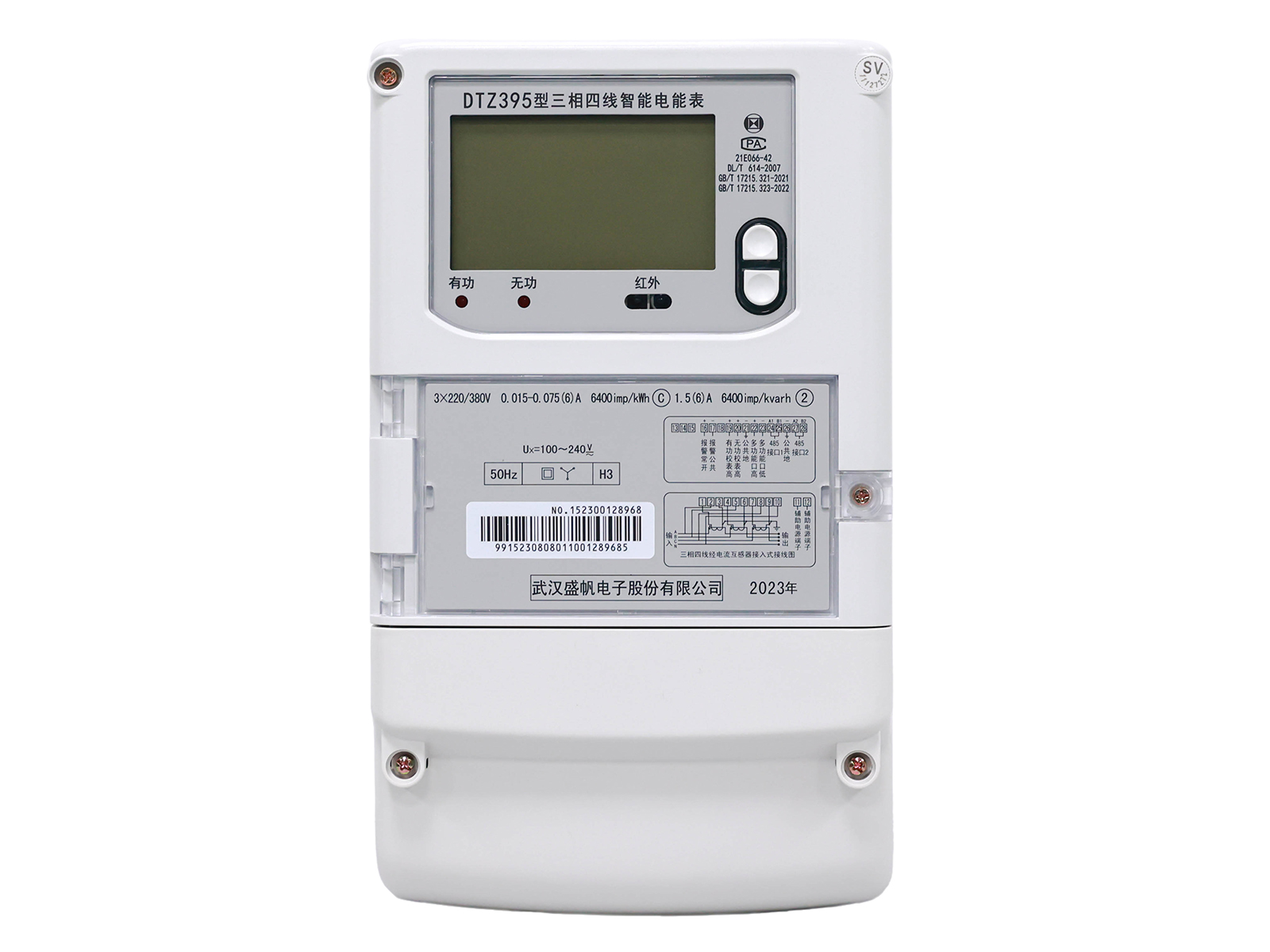

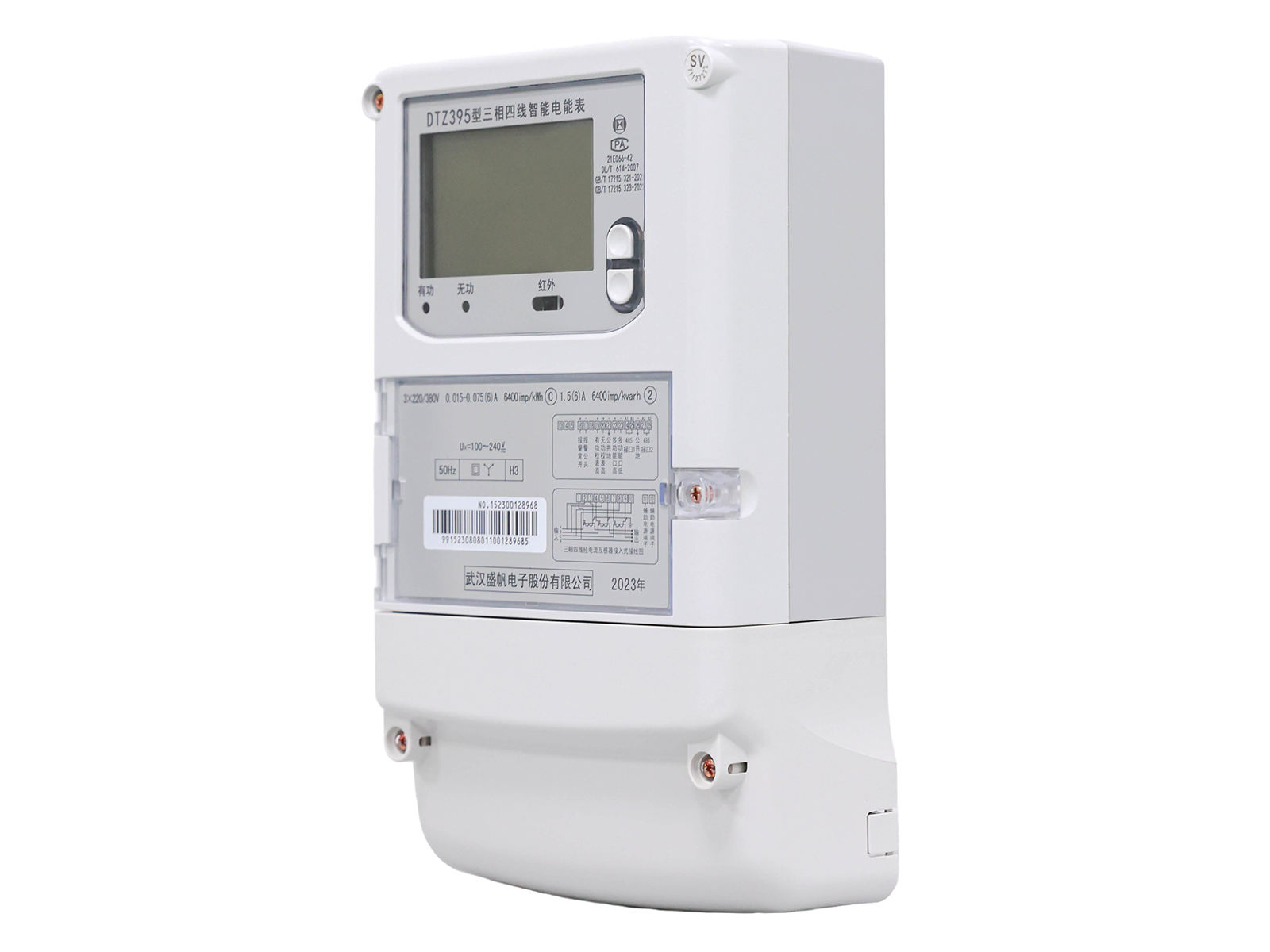

DTZ395型三相智能电能表

DTZ395型三相智能电能表由测量单元、数据处理单元、通信单元等组成,具有电能量计量、数据处理、实时监测、自动控制、信息交互等功能, 采用大规模集成电路技术、应用数字采样处理技术以及SMT工艺制造的高新智能仪表,用于测量额定频率为50Hz(或60Hz)的有功、无功电能及用电参数,具有多费率、需量测量、事件记录、负荷记录等功能。其技术指标符合GB/T 17215.321-2021、DL/T 645-2007、Q/GDW 1354-2013、Q/GDW 1356-2013、Q/GDW 1827-2013、DL/T 1489-2015、DL/T 1490-2015、DL/T 1491-2015等国家、行业和国网三相智能电能表相关技术标准。具有低功耗、高精度、高可靠等特点。


²  计量功能:可计量总及分相正反向总、尖、峰、平、谷有功电量、四象限无功电能、存储12个月的电量数据;

²  测量与监测:实时测量总及ABC各相的电压、电流、相角、有功功率、无功功率、功率因数及电网频率,并且显示功率的方向;

²  需量计量:能记录正、反向有功, 1234象限无功,组合无功12的最大需量和发生时间;

²  记录并存储12个结算周期最大需量及其发生时间数据;

²  负荷记录:六类数据中任意组合选择: ABC各相电压、电流、频率;总及ABC各相有、无功功率;总及ABC各相功率因数;正向/反向有功、无功1、无功2总电量;四象限无功总电量;当前有、无功需量;

²  费率与时段:支持尖、峰、平、谷四个分时费率,两套时区表,两套日时段表,每套日时段表最多能设置8个日时段表;

²  时钟功能:采用具有温度补偿功能的内置硬件时钟电路,闰年自动转换功能;星期可以根据日期自动调整;

²  数据冻结:定时冻结(60次)、瞬时冻结(3次)、日冻结(62次)、整点冻结(254次);

²  停电抄表:在停电状态下通过上翻键和下翻键唤醒电表,唤醒后可通过红外抄读电表数据;

²  事件记录:记录对电表的编程和清零操作及电表运行状态。电表清零事件、需量清零事件、校时事件、掉电事件、开盖记录、拉合闸记录、电压不平衡、电流不平衡等;


计量有功电能准确度等级有功B级、C级、D级     无功2级
测量电压测量范围0.6Unom~1.2Unom
电流测量范围Imin~1.2Imax
功率测量范围PQ(起动功率)~1.2Unom×1.2Imax
通信通信接口红外、RS485
通信规约DL/T 645-2007
通信速率2400bps-9600bps,默认2400bps(RS485)
时钟实时时钟误差精度小于0.5s/d,带闰年自动转化
电气
性能
介电强度交流工频电压3kV
脉冲电压6kV  1.2/50us
电磁兼容快速瞬变脉冲群试验等级:4级(GB/T   17626.4)
浪涌试验等级:4级(GB/T   17626.5)
静电试验等级:4级(GB/T   17626.2)
整机功耗≤0.2W
使用
环境
工作温度-25℃~+60℃
极限工作温度-40℃~+70℃
相对湿度≤85%(极限湿度:≤95%)
规格3×220/380V  0.015-0.075(6)A
3×57.7/100V    0.015-0.075(6)A、0.003-0.015(1.2)A
