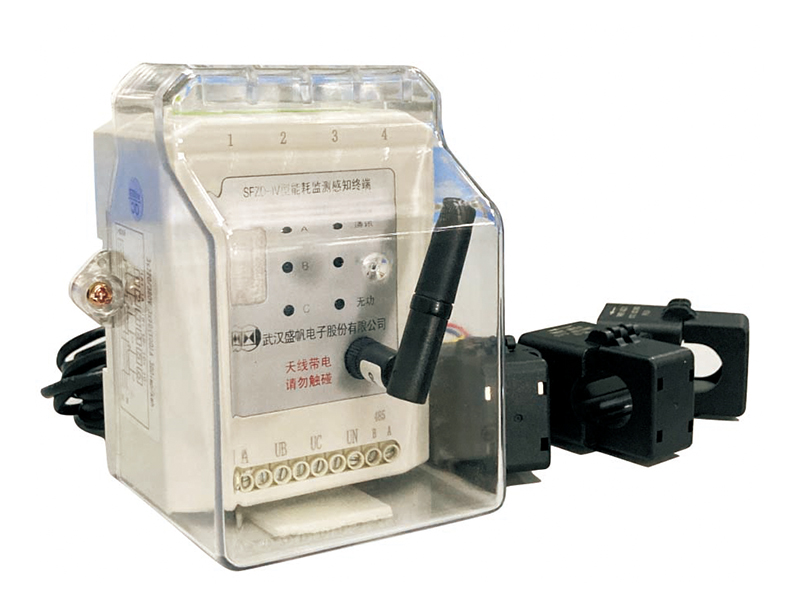

SFZD-I(IV)型能效监测感知终端

        SFZD-I(IV)型能效监测感知终端主要用于计量额定频率为50Hz的交流有功电能。该感知终端采用超大规模数字信号处理芯片、大容量非易失性存储器、全隔离标准RS485通讯接口和4G/GPRS无线公网通讯接口(选配)为一体的全新数字式能效监测终端。支持三相单回路或4路相互独立的三相计量,最多12个电流通道测量,方便用户进行用电监测、集抄和远程监控管理。产品具有精度高、体积小、安装方便等优点。可灵活安装于配电箱内实现对不同区域和不同负荷的分相电能计量,统计和分析。

  • 正、反向有功电能计量;

  • 四象限无功电能计量;

  • 时钟及多费率;

  • 电能参数监测;

  • 需量测量及负荷记录;

  • 三相单回路(3个电流通道);

  • 三相四回路(12个电流通道);

  • 温度测量功能(可选);

  • 漏电流测量功能(可选);

  • 2-31次谐波测量(可选)。


电压输入额定电压3*220/380V,3*100V
参比频率50Hz
电压线路功耗≤2W和5VA
电流输入输入电流5A,100A,200A,300A,400A,600A
通信通讯RS485:2400bps
GPRS无线通讯(可选)
通讯规约DL/T645–2007,MODBUS,HJ212-2017
零序电流输入电流模拟量<500mA   精度0.5%
温度A/B/C线缆温度测量范围:-10℃~150℃ 精度:±2℃
正常工作温度-25℃~+60℃
极限工作温度-40℃~+70℃
贮存和运输温度-40℃~+70℃
贮存和工作湿度≤85%(无凝露)
