能效管理解决方案
通过对计量表具、监测监控设备的改造,实现对校园建筑设施能耗的计量、数据分析、数据统计、节能分析及节能指标管理。通过对宿舍楼水电表的智能改造,实现水电远程缴费,用电查询,无费关断,过载保护,恶性负载识别(学生宿舍),移动缴费,告警提醒等,来提升学校的能源管理和决策水平,打造学校后勤数字化管理平台

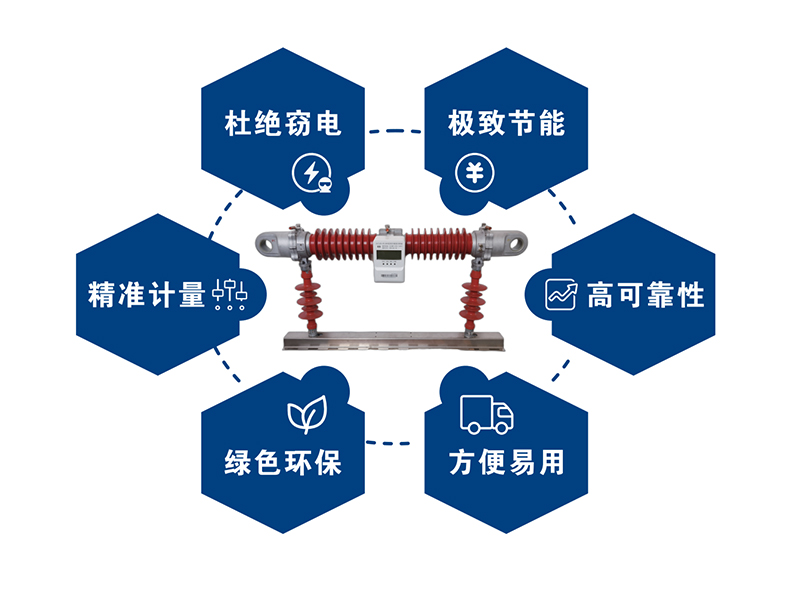

DSGD395系列10kV高压电能计量装置是采用大规模集成电路技术、应用数字采样处理技术以及SMT工艺制造的高新智能仪表,具有重量轻、体积小、低功耗、高精度、高可靠性等特点。主要用于10kV电压等级三相电网中电能计量和电力质量监测。是将电子式互感器与电能表设计成一个整体,整体电子线路悬浮于高压一次侧供电线路,能有效提高整体计量精度,防止电量被窃。产品已取得中国电力科学研究院全性能检测报告,报告编号:CEPRI-JL-2019-JC9002。
测量三相三线有功电能和无功电能,测量三相的瞬时电压、瞬时电流、瞬时有功功率、瞬时无功功率、功率因数、总有功功率、总无功功率和总功率因数;
具有结算日冻结、定时冻结、瞬时冻结、日冻结、约定冻结,整点冻结等冻结功能;
具有失压、失流、电压逆向序、停电等事件记录功能;
支持4个费率,14个年时区,8个时段表,14个时段;
具有光纤接口,支持GPRS、CDMA、4G等无线公网通讯;
电压规格(Un) | 三相三线 | 3×10kV |
主要电流规格 | 3×30(120)A,3×150(600)A | |
工作电压范围 | 正常范围:0.8Un~1.15Un 极限范围:0.7Un~1.15Un | |
准确度等级 | 有功:0.5S(C)级 无功:2级 | |
有功起动电流 | 互感器接入式:0.001In | |
频率 | 48Hz ~ 52Hz | |
绝缘等级 | 工频耐压:42kV/1min 雷击冲击:75kV 局部放电:<20pC | |
外绝缘污秽等级 | IV级 | |
防护等级 | IP67 | |
表体重量 | ≤11kg | |
外形尺寸 | 968mm*114mm*467mm | |
工作温度 | -40℃ ~ +70℃ | |
通讯方式 | LoRa无线、光纤、支持GPRS、CDMA、4G等无线公网通讯 | |
采用标准规范 | GB/T 32856-2016 《高压电能表通用技术要求》 | |
Q/GDW 1354-2013 《智能电能表功能规范》 | ||
Q/GDW 1376.1-2013 《电力用户用电信息采集系统通信协议:主站与采集终端通信协议》 |
DSGD395系列10kV高压电能计量装置
DTGD395-H型高压电能计量装置(环网柜型)
通过对计量表具、监测监控设备的改造,实现对校园建筑设施能耗的计量、数据分析、数据统计、节能分析及节能指标管理。通过对宿舍楼水电表的智能改造,实现水电远程缴费,用电查询,无费关断,过载保护,恶性负载识别(学生宿舍),移动缴费,告警提醒等,来提升学校的能源管理和决策水平,打造学校后勤数字化管理平台
解决大型公共建筑、政府机关、学校、科研院所、医院能效管理需求,实现“碳达峰”、“碳中和”目标。
通过对宿舍水电表的智能改造,实现水电远程缴费,用电查询,无费关断,过载保护,恶性负载识别(学生宿舍),移动缴费,告警提醒等。
企业用能管理系统将软件和硬件设备结合,为企业提供一站式的解决方案。该方案的实施将有效地帮助企业管理其能源消耗,降低其运行成本,同时降低其对环境的影响,提高其社会责任感。采用这一综合方案的企业将有效地实现其节能减排目标,提高竞争力,并成为低碳经济时代的领先者。
