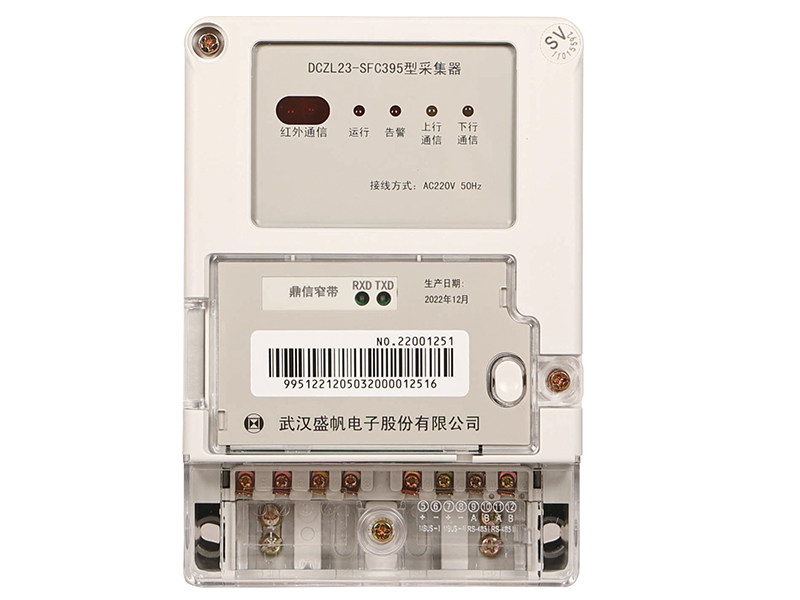

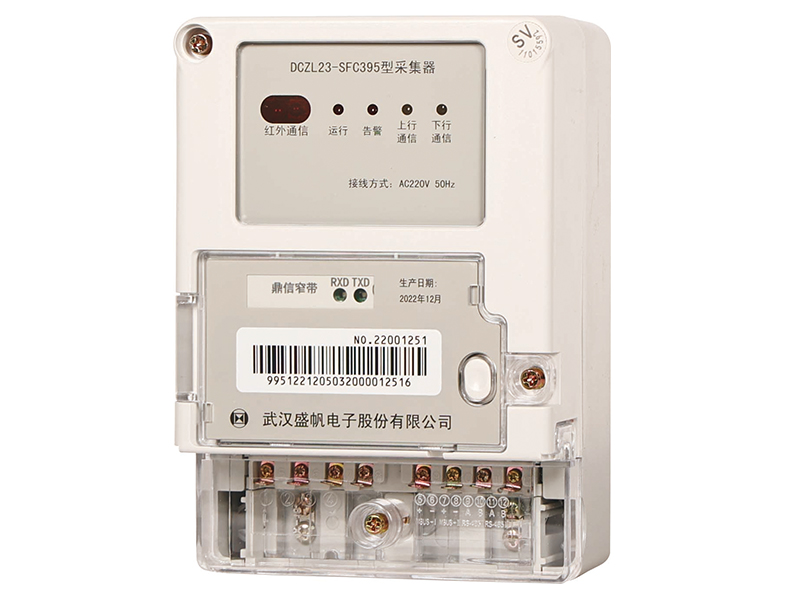

DCZL23-SFC395型采集器

          DCZL23-SFC395型采集器,亦称协议转换器,是水、电、气、热四表集中抄表系统的重要组成部分。该采集器符合国家电网公司  Q/GDW 1375.3-2013、Q/GDW 1374.2-2013等《电力用户用电信息采集系统》系列标准,具有丰富的表计接口和通信协议库,应用现代数字通信技术、计算机软硬件技术、低压电力线载波技术等进行多种表计的信息采集与分析处理。

          该设备具有功能稳定、使用简单、运行稳定、维护方便、可靠性高等特点,能够很好地满足用户在远程抄表和控制方面的应用需求。


数据接口抄表接口提供M-BUS/RS485接口进行数据采集
维护接口提供RS485,红外接口进行本地维护
数据传输数据传输接口1路载波/无线通信接口、1路主M-BUS接口、1路从M-BUS接口、1路红外接口(可作维护)、1路下行RS485抄表接口、1路上行RS-485(可作维护)
与集中器通信实现对集中器下发指令的透明转发,并将M-BUS水气热表的响应数据回传
为集中器路由提供中继功能
与水表通信转换器通过1路主M-BUS接口与水表通信
与水表通信规约符合CJ/T 188-2004规约
与其它主M-BUS设备通信转换器通过1路从M-BUS接口与其它主M-BUS设备通信
本地功能本地状态指示具有工作状态、告警、通信状态等指示
本地维护接口具备RS485,红外本地维护接口,可查询参数和抄读能量数据
维护功能初始化通过本地维护接口可进行初始化操作
转换器具有自检自恢复功能
参数查询转换器能通过本地维护接口进行版本维护和查询
抄表规约DL/T 645-1997 、 DL/T 645-2007、 CJ/T 188-2004、可根据需要扩展自定义规约



工作电压AC 220V±20%
频率范围50Hz (45Hz~55Hz)
外形尺寸160mm(长)×112 mm(宽)×71mm(厚)
工作温度-40℃~70℃
数据传输LoRa无线、电力载波、RS485、M-BUS
抄表规约DL/T 645-1997、DL/T 645-2007、 CJ/T 188-2004、可根据需要扩展自定义规约
维护功能可远程、本地升级、具有自检自恢复功能
可靠性MTBF≥10×104h
